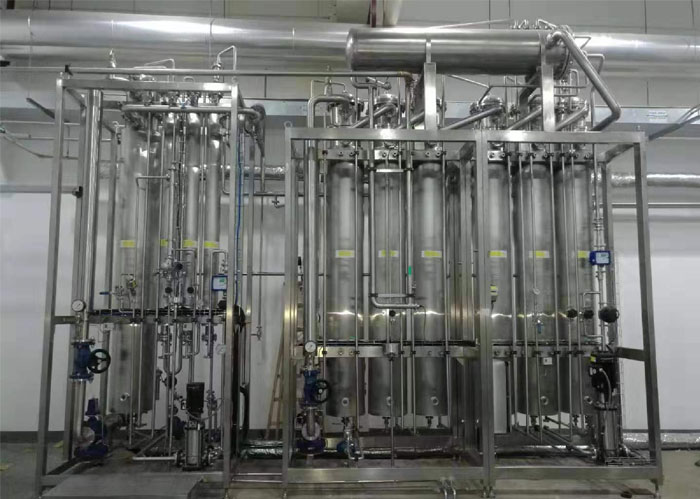

多效蒸餾水機系統

產品描述 / PRODUCT DISCRIPTION

一．概述

多效蒸餾水機是注射用水制備系統的關鍵設備。系列列管式多效蒸餾水機完全符合藥品生產規范GMP驗證要求。以純化水為原料水，采用工業蒸汽加熱，經過高溫高壓生產高質量的注射用水，確保穩定生產無熱原注射用水。本機生產的注射用水滿足中國藥典、美國藥典、歐洲藥典對注射用水的規范要求。設備采用三級分離工藝，保證注射用水內毒素指標不超過0.25EU/ml,具有連續去除不凝性氣體。

二．性能與特點

1．人性化3D模塊設計、制造、安裝；管道設計零死角，設備能排凈液體；結構設計緊湊，操作、維護方便快捷。

2．系統設計壓力≥0.8MPa，設備采用雙管板換熱器，外置預熱器、冷凝器和一效蒸發器均為雙管板結構，有效防止多種物料交叉污染。

3．系統應用三級分離裝置，進入設備的原料水經過降液膜蒸發、重力分離、特殊分離。

4．系統結構材質：與蒸餾水、純蒸汽接觸的容器、管道采用SUS316L，其他部件采用SUS304材質，密封用使PTFE材料。

5．換熱管采用國標無縫管，保證在加工、焊接、脹接和運行過程中設備處于完好狀態，避免工業蒸汽、原料水和冷卻水泄漏對系統產生污染。

6．系統與物料接觸列管、容器內表面電化學拋光，外表面亞光，保證生產注射用水的品質，提高設備使用壽命。

7．系統管道閥門及零部件均釆用衛生級（GMP標準）要求生產制造。焊接釆用自動管管焊接設備，確保證焊接質量（通過工業內窺鏡檢驗焊縫質量，滿足GMP標準要求）。

8．節能、節水效果顯著，本公司從設計制造及安裝采用新技術新工藝，設備換熱效果明顯，與國內同類設備相比可節能20%左右。

9．控制系統：采用（人機界面，全中文菜單）彩色液晶觸摸屏設定參數，西門子PLC可編程控制器，實現系統全自動控制，規避人員誤操作風險。液晶觸摸屏實時顯示設備工況，程序記錄運行過程相關參數，方便客戶歷史數據查詢與對比，并可實現在線監控在線報警和實時記錄。本公司根據客戶的不同控制要求，可專業設計編輯對應軟件程序滿足客戶要求。

三.工藝流程圖


四．產水標準

參數	單位	標準
TOC總有機碳	mg/L	＜0.50
電導率	（μS·cm-1,25℃）	＜1.3
微生物限度	cfu /100ml	＜10
細菌內毒素限度	EU/ml	＜0.25

五．主要技術數據（下表參數僅供參考，準確參數以供設備為準）

型號/規格	鍋爐汽壓力（Mpa）	蒸餾水產量（L/h）	蒸汽耗量（kg/H）	純化水耗量 (L/h)	耗電量（KW）	凈重（Kg）	外型尺寸 (長×寬×高)（m）
KRH/DW300	0.3	≥300	≤80	≤325	0.75	750	1.61×0.64×2.14
KRH/DW500	0.3	≥500	≤150	≤550	0.75	900	1.8×1×3.1
KRH/DW500	0.3	≥500	≤115	≤550	0.75	1000	1.9×1×3.1
KRH/DW1000	0.3	≥1000	≤250	≤1100	1.1	2050	2.2×1×3.38
KRH/DW1000	0.3	≥1000	≤225	≤1100	1.1	2200	2.83×1×3.38
KRH/DW2000	0.3	≥2000	≤500	≤2200	1.5	2700	3.1×1.2×3.62
KRH/DW2000	0.3	≥2000	≤450	≤2100	1.5	2950	3.5×1.2×3.63
KRH/DW3000	0.3	≥3000	≤670	≤3300	2.2	4900	4.1×1.21×3.7
KRH/DW4000	0.3	≥4000	≤900	≤4400	3.0	5900	4.3×1.4×3.9
KRH/DW5000	0.3	≥5000	≤1130	≤5500	3.5	6400	4.5×1.5×4
KRH/DW6000	0.3	≥6000	≤1350	≤6900	5.0	7750	4.91×1.55×4
KRH/DW10000	0.3	≥10000	≤2250	≤11500	8.0	12120	6.1×1.95×4.1

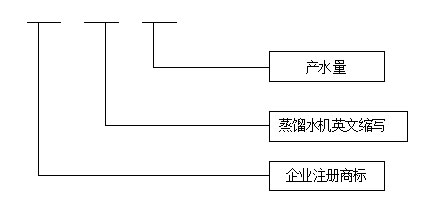

六．規格/型號命名
