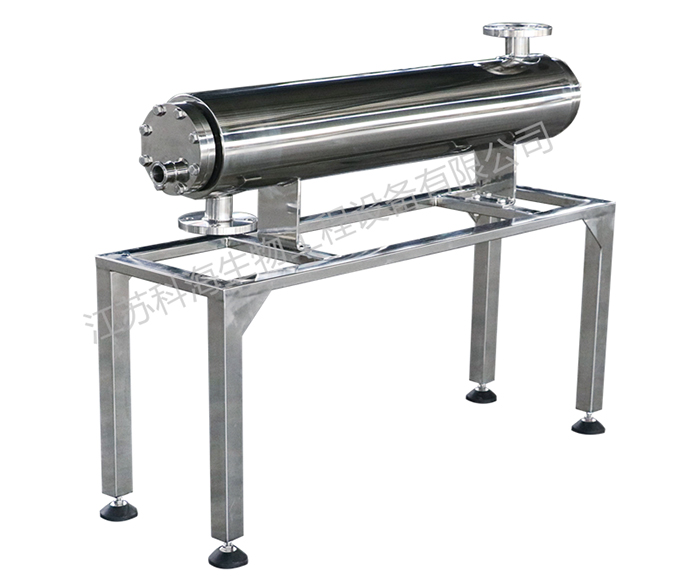

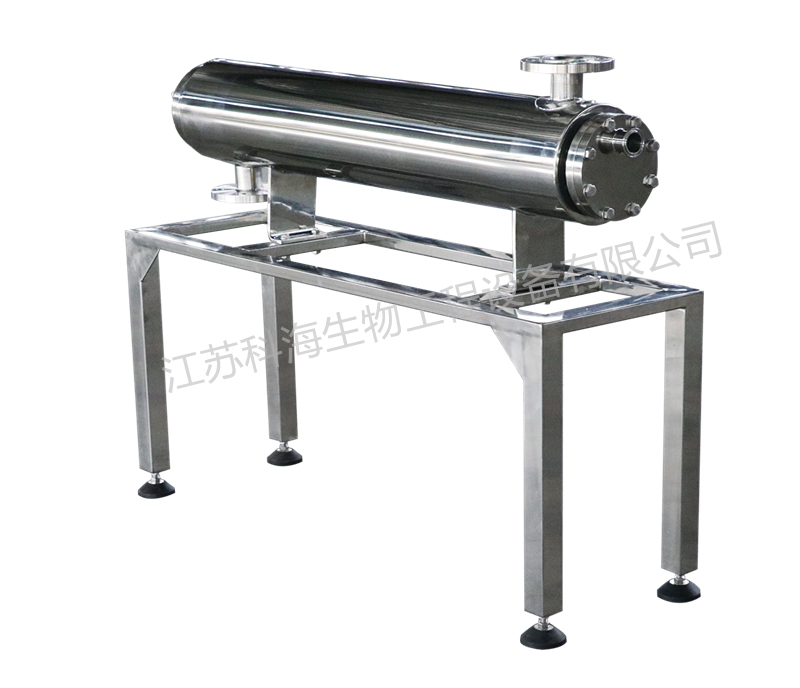

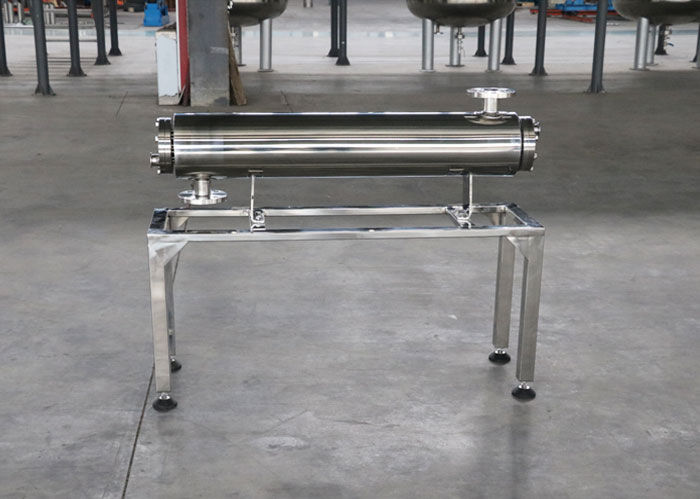

衛生級換熱器

一、概述

KRH系列潔凈型列管式雙管板換熱器，為醫藥行業專業設計制造，符合國家藥品生產GMP認證要求，也符合美國FDA歐盟WHO要求。設備設計精良、結構合理、換熱效率高、全逆流多程熱交換原理，容易清洗，安裝維修方便快捷，具有管殼式換熱器的通用優點。設備制造工藝復雜，焊接全部采用圓滑過渡，無死角。盲管、料液、水能夠充分排除干凈無殘留，確保兩種介質在熱交換過程中無交叉污染，有效防止料液染菌。

二、結構組成：

1．由兩個管箱、漲焊雙管板式換熱器殼體、多組換熱管、ASME衛生型快開式接頭（管程）、HG20592法蘭接口（殼程）、殼體外部不銹鋼SUS304保溫層、兩個管式支腿等組成。換熱面積大于1.0㎡以上的換熱器為了增加換熱器的傳熱效果，利用隔板將管程分隔為多程（2～3程），使水在管程內流速增大，管內水的流速維持在2～3m/s。按照全逆流熱交換的原理，液體介質(或冷介質)走管程, 氣體介質(或熱介質)走殼程。本機使用為臥式放置。本機使用的材質為：凡和管程及殼程接觸的過流材質均為316L（00Gr17Ni14MO2），其余支腿和保溫外殼等材質為SUS304，密封材質為：聚四氟乙烯（PTFE）。整機全部采用不銹鋼制造。本機全部采用潔凈式設計，管程拋光精度為Ra≤0.4um雙管板漲焊結構,設計結構保證可以排凈冷凝器內的余水。

2．本換熱器為臥式多程列管式雙管板熱交換器。

3．雙管板列管式換熱器與單管板換熱器區別：?jiǎn)喂馨鍝Q熱器制造是通過一塊管板來分隔管程和殼程，容易造成管程和殼程的料液交叉感染。而且換熱器在停止工作后，內部殘留的積水不能完全排除，增加了料液被污染的風險。

三、主要用途

? 配置藥液系統、注射用水、純化水、巴氏殺毒、過熱水滅菌、輸送循環管路系統冷卻和加熱；潔凈蒸汽、高純蒸汽的冷凝和冷卻

四、技術指標

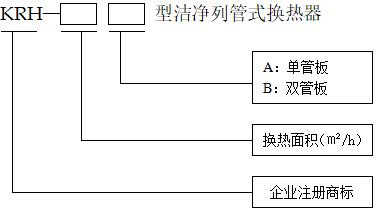

四、規格/型號命名
